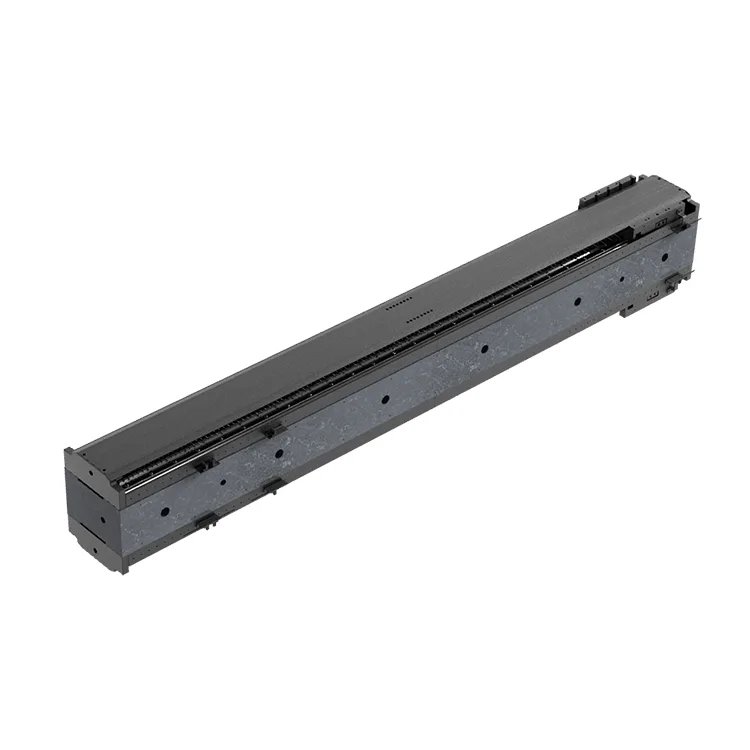

Módulo de motor lineal de mármol de doble eje

Construido sobre una base de granito de grado 00 (seleccionada por su bajo coeficiente de expansión térmica y propiedades de amortiguación de vibraciones), este módulo de motor lineal de mármol de doble eje integra dos ejes de motor lineal de alto rendimiento con guías con cojinetes de aire para ofrecer una precisión de repetición de ±0,5 μm, ideal para litografía de semiconductores, micromecanizado láser, inspección óptica y sistemas de metrología de precisión.

Diseñado para abordar las limitaciones de las etapas de doble eje basadas en aluminio o acero (deriva térmica, vibración, baja rigidez), nuestro módulo de motor lineal de mármol de doble eje elimina la deformación mecánica bajo movimiento de alta velocidad (hasta 2 m/s por eje) y mantiene una precisión constante en todas las temperaturas de funcionamiento (-10 ℃ a 40 ℃). El sistema de control síncrono del eje X-Y (basado en EtherCAT) permite la sincronización del movimiento a nivel nanométrico, fundamental para procesos de ultraprecisión como el empaquetado de chips de 7 nm, la fabricación de componentes microópticos y la medición 3D avanzada.

Fabricado según los estándares de calidad óptica ISO 9001:2015 e ISO 10110, el módulo de motor lineal de mármol de doble eje cuenta con un sistema de gestión de cables sellado, revestimiento antiestático y opciones compatibles con vacío (para uso en salas blancas de semiconductores). Compatible con controladores de movimiento líderes en la industria (Aerotech, PI, Newport) y sistemas de metrología (interferómetros láser Renishaw), se integra perfectamente en líneas de fabricación de ultraprecisión, mejorando el rendimiento del proceso hasta en un 20 % en comparación con las etapas convencionales de doble eje con base metálica.

Serie de productos

Serie DT-GM-DX1 (precisión compacta)

Rango de recorrido X-Y: 100×100 mm a 500×500 mm, precisión de repetición de ±0,5 μm, velocidad máxima de 1 m/s por eje. Ideal para mecanizado de componentes microópticos, metrología de precisión y embalaje de semiconductores de pequeño formato.

Serie DT-GM-DX2 (rango medio, alta velocidad)

Rango de recorrido X-Y: 500×500 mm a 1000×1000 mm, precisión de repetición de ±1 μm, velocidad máxima de 2 m/s por eje. Adecuado para micromecanizado láser, reparación de paneles LCD e inspección óptica de formato medio.

Serie DT-GM-DX-VAC (compatible con aspiradora)

Rango de recorrido X-Y: 100×100 mm a 800×800 mm, precisión de repetición de ±0,5 μm, índice de vacío de 10⁻⁶ mbar. Diseñado para aplicaciones de salas blancas de semiconductores, recubrimiento al vacío y sistemas de simulación espacial.

Ventajas principales

Base de granito de grado 1. 00 para una estabilidad inigualable

Construida con granito natural de grado 00 (coeficiente de expansión térmica ≤0,5×10⁻⁶/℃), la base ofrece una estabilidad térmica excepcional (≤0,001 mm/℃) y amortiguación de vibraciones (atenúa el 80 % de las vibraciones de alta frecuencia). Esto elimina la deriva térmica y la resonancia mecánica (problemas comunes con las etapas metálicas) en procesos de fabricación de ultraprecisión.

2. Precisión submicrónica con guías con cojinetes de aire

Las guías lineales con cojinetes de aire integradas (en lugar de los cojinetes de bolas tradicionales) eliminan la fricción y el desgaste, logrando una precisión de posicionamiento repetido de ±0,5 μm y una resolución de 1 nm (a través de codificadores absolutos Renishaw). El diseño sin contacto garantiza un funcionamiento sin mantenimiento durante más de 100 millones de ciclos, algo fundamental para la producción de gran volumen y ultraprecisión.

3. Control de movimiento síncrono del eje X-Y

El control de movimiento en tiempo real basado en EtherCAT permite la sincronización a nivel nanométrico entre los ejes X e Y (error de sincronización ≤50 nm), admitiendo perfiles de movimiento complejos (interpolación circular, escaneo en espiral) necesarios para el micromecanizado láser y el modelado óptico. La arquitectura abierta es compatible con software de movimiento de terceros (LabVIEW, MATLAB).

4. Alta rigidez y baja deformación

La estructura de granito reforzado con nervaduras integradas ofrece una rigidez de ≥300 N/μm, minimizando la deflexión bajo cargas dinámicas (hasta 50 kg por eje). Esta estabilidad garantiza una precisión constante incluso durante la aceleración a alta velocidad (1 g), lo que reduce la variación del proceso y mejora el rendimiento del producto.

5. Personalizable para aplicaciones de ultraprecisión

Personalización completa del rango de recorrido (100×100 mm a 1000×1000 mm), resolución del codificador (1 nm a 1 μm), compatibilidad con vacío (10⁻³ a 10⁻⁶ mbar) y acabado de superficie (Ra ≤0,02 μm). Las características opcionales incluyen revestimiento antiestático, materiales compatibles con salas blancas e interferometría láser integrada para calibración in situ.

6. Confiabilidad de grado industrial para uso en salas blancas

El grado de protección IP67 (estándar)/IP68 (versión de vacío), el revestimiento antiestático (10⁶-10⁹ Ω/sq) y la baja emisión de partículas (cumple con salas blancas Clase 1) lo hacen adecuado para fábricas de semiconductores y salas blancas de fabricación óptica. MTBF ≥40 000 horas en funcionamiento continuo, lo que reduce el coste total de propiedad (TCO) en un 30 % en 5 años.

Especificaciones técnicas

Base de granito (grado 00) ±0,5 μm Precisión de posicionamiento repetido Movimiento sincrónico del eje X-Y Estabilidad térmica (≤0,001 mm/℃) Alta rigidez (≥300 N/μm)

Escenarios de aplicación

Los módulos de motor lineal de mármol de doble eje de Deaote están diseñados para la fabricación de ultraprecisión en sectores globales de alta tecnología:

● Semiconductores y microelectrónica: empaquetado de chips de 7 nm/5 nm, inspección de obleas, alineación de litografía, fabricación de dispositivos MEMS

● Fabricación óptica: mecanizado de componentes microópticos (lentes, prismas), ensamblaje de conjuntos de fibra óptica, modelado láser de sustratos de vidrio.

● Metrología de precisión: medición óptica 3D, etapas de movimiento de la máquina de medición de coordenadas (CMM), perfilado de superficies a nivel nanométrico

● Micromecanizado láser: ablación láser, microperforación, grabado de precisión de materiales duros (silicio, zafiro, cerámica)

● Aeroespacial y defensa: fabricación de microsensores, calibración de componentes de navegación inercial, ensamblaje de sistemas ópticos satelitales.

Acerca de Deaote

Suzhou Deaote Precision Mould Co., Ltd. es una empresa líder de alta tecnología que se especializa en I+D, fabricación y venta de componentes de movimiento de ultraprecisión, centrándose en módulos de motores lineales basados ​​en granito para los mercados globales de semiconductores, ópticos y aeroespaciales. Con más de 15 años de experiencia en diseño de moldes de precisión y sistemas de movimiento de ultraprecisión, prestamos servicios a clientes de Europa, América del Norte, Japón y Corea en sectores de fabricación de alta gama.

Nuestros módulos de motor lineal de mármol de doble eje se desarrollan en nuestro laboratorio de I+D dedicado al movimiento de ultraprecisión, aprovechando el mecanizado avanzado de granito (tolerancia de ±0,001 mm), la calibración láser y las tecnologías de ensamblaje de cojinetes de aire para lograr una precisión submicrónica. Brindamos servicios de personalización de extremo a extremo, desde diseño de módulos y creación de prototipos hasta calibración in situ y soporte técnico global, garantizando que nuestras soluciones cumplan con los requisitos únicos de las líneas de fabricación de ultraprecisión.

Comprometido con la "precisión a nivel nanométrico, estabilidad para toda la vida", Deaote invierte el 20% de sus ingresos anuales en I+D para desarrollar soluciones de movimiento de ultraprecisión de próxima generación. Nuestras instalaciones de producción certificadas ISO 9001:2015 e ISO 10110 y nuestra red de servicio global garantizan tiempos de respuesta rápidos (≤48 horas) y soporte técnico local, lo que nos convierte en un socio confiable para los fabricantes de equipos de ultraprecisión de alta gama en todo el mundo.
