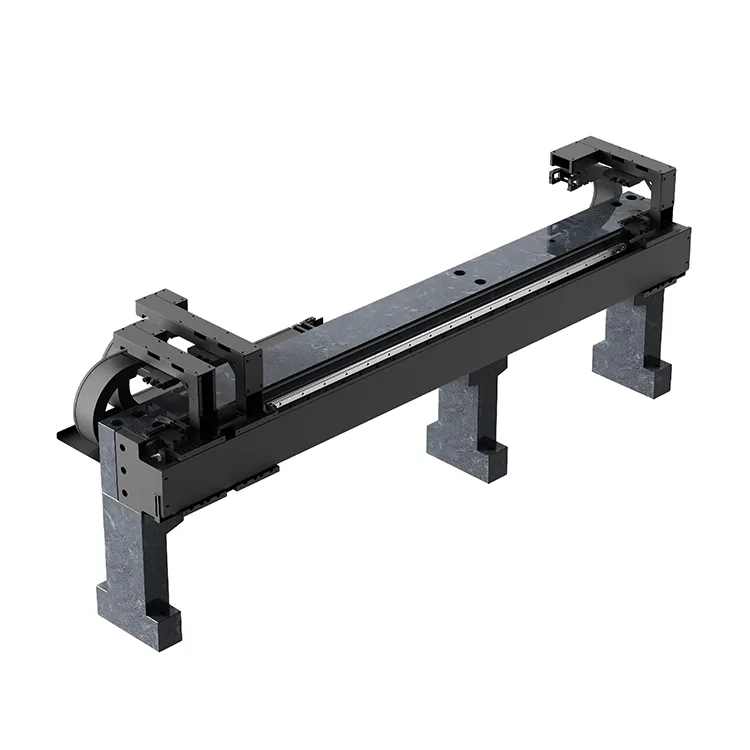

Submódulo de tres movimientos

Diseñado para reemplazar el submódulo de tres movimientos en líneas de producción compactas, incluido el procesamiento de obleas semiconductoras, la inspección de paneles LCD/OLED y el ensamblaje de componentes electrónicos de alta velocidad, este módulo integra tres motores lineales independientes con codificadores de alta resolución para brindar precisión submicrónica para cada motor y al mismo tiempo permitir un control de movimiento síncrono o asíncrono flexible.

Basado en los más de 15 años de experiencia de Deaote en la fabricación de componentes de movimiento de precisión, nuestro módulo de triple movimiento elimina la necesidad de múltiples etapas lineales paralelas, lo que reduce el espacio físico del equipo hasta en un 40 % y simplifica la integración del sistema. Cada motor cuenta con servocontrol independiente, accionamiento directo sin juego y velocidad/aceleración ajustable (0-3 m/s), lo que lo hace ideal para procesos de múltiples pasos de alto rendimiento, como el manejo de obleas de 300 mm (carga → procesamiento → descarga), inspección de múltiples posiciones de paneles LCD y líneas de ensamblaje de componentes automotrices.

Fabricado según los estándares de calidad ISO 9001:2015, el módulo de triple movimiento presenta resistencia al polvo/agua IP65, blindaje electromagnético antiinterferencias y un sistema de gestión de cables sellado para garantizar un rendimiento confiable en entornos industriales hostiles. Compatible con controladores de movimiento estándar de la industria (Siemens, Beckhoff, Yaskawa) y protocolos de comunicación (EtherCAT, PROFINET), permite una integración perfecta en líneas de producción automatizadas de estaciones múltiples, mejorando la eficiencia general del equipo (OEE) hasta en un 50 % en comparación con las configuraciones tradicionales de módulos múltiples.

Serie de productos

Serie DT-LM-TM1 (enfoque de precisión)

3 motores independientes con precisión de repetición de ±1 μm por motor, rango de recorrido de 1 a 2 m, velocidad máxima de 2 m/s. Ideal para procesamiento de obleas semiconductoras, ensamblaje de componentes microelectrónicos y sistemas de inspección de precisión.

Serie DT-LM-TM2 (enfoque de alta velocidad)

3 motores de alta velocidad con velocidad máxima de 3 m/s, precisión de repetición de ±1,5 μm y rango de recorrido de 1 a 4 m. Adecuado para inspección de paneles LCD/OLED de alto rendimiento, sistemas de clasificación automatizados y ensamblaje de celdas de batería.

Serie DT-LM-TM-HD (trabajo pesado)

3 motores de servicio pesado con capacidad de carga de 150 kg por motor, precisión de repetición de ±2 μm y rango de recorrido de 1 a 3 m. Diseñado para ensamblaje de componentes automotrices, manipulación de materiales pesados ​​e impresión 3D de gran formato.

Ventajas principales

1. Tres motores independientes con control de precisión

Cada uno de los submódulos de tres movimientos cuenta con servocontrol independiente y codificadores lineales de alta resolución (resolución de 1 nm), que ofrecen una precisión de posicionamiento repetido de ±1 μm por motor, lo que garantiza una precisión constante en todos los procesos de múltiples estaciones. Los motores pueden operar sin interferencias, incluso en el rango de recorrido máximo (1-4 m), lo que elimina la deriva de posición común en los sistemas de movimiento de rieles compartidos.

2. Movimiento flexible sincrónico/asincrónico

Admite movimiento sincrónico (los 3 motores se mueven a la misma velocidad/posición para el procesamiento por lotes) y movimiento asincrónico (cada motor opera a velocidades/posiciones independientes para procesos de varios pasos). Esta flexibilidad reduce la complejidad del equipo y permite una reconfiguración rápida para diferentes tareas de producción, algo fundamental para los sistemas de fabricación flexibles (FMS).

3. Diseño rentable y que ahorra espacio

La integración de tres submódulos de movimiento en un solo riel guía reduce el espacio ocupado por el equipo en un 40 % en comparación con tres módulos lineales separados, lo que optimiza la utilización del espacio en la fábrica. Menos componentes (bastidor único, fuente de alimentación compartida) reducen el costo total del sistema en un 30 % al mismo tiempo que simplifican el mantenimiento y reducen el tiempo de inactividad.

4. Alta velocidad y alto rendimiento

El diseño de accionamiento directo del motor lineal permite una velocidad máxima de hasta 3 m/s por motor con aceleración rápida (2 g), lo que reduce los tiempos de ciclo para procesos de múltiples estaciones hasta en un 50 % en comparación con las configuraciones de múltiples módulos accionadas por husillos de bolas. Cero juego y cero desgaste garantizan un rendimiento constante a alta velocidad durante millones de ciclos.

5. Perfiles de movimiento personalizables

Personalización completa del rango de recorrido (1-4 m), capacidad de carga del transportador (50-150 kg por transportador), parámetros de velocidad/aceleración y perfiles de movimiento (trapezoidal, curva en S) para satisfacer sus requisitos de automatización de estaciones múltiples. El diseño modular permite agregar o quitar fácilmente elementos móviles para futuras actualizaciones de la línea de producción.

6. Fiabilidad de grado industrial para un funcionamiento continuo

El grado de protección IP65, el rango de temperatura de funcionamiento (-10 ℃ a 80 ℃) y la anodización dura anticorrosión garantizan un rendimiento confiable en entornos industriales polvorientos, húmedos o de alta temperatura. MTBF ≥30 000 horas en funcionamiento continuo, lo que reduce el costo total de propiedad (TCO) en un 25 % en 5 años en comparación con los sistemas tradicionales de múltiples módulos.

Especificaciones técnicas

Escenarios de aplicación

Los tres submódulos de movimiento de Deaote están diseñados para la automatización de múltiples estaciones de alto rendimiento en sectores globales de alto crecimiento:

● Semiconductores y electrónica: carga/procesamiento/descarga de obleas de 300 mm, empaquetado de microchips, perforación/prueba de PCB en múltiples posiciones

● Fabricación de pantallas: inspección multipunto de panel LCD/OLED de 10,5G, ensamblaje de pantalla táctil, posicionamiento del módulo de retroiluminación

● Automotriz y aeroespacial: ensamblaje de varios pasos de componentes automotrices, mecanizado de precisión de piezas aeroespaciales, apilamiento de celdas de batería

● Médico y farmacéutico: ensamblaje de estaciones múltiples de dispositivos médicos, líneas de envasado de medicamentos, sistemas de automatización de laboratorio

● Logística y clasificación: clasificación de paquetes de alta velocidad, recogida automática en almacén, sistemas de clasificación de componentes electrónicos
