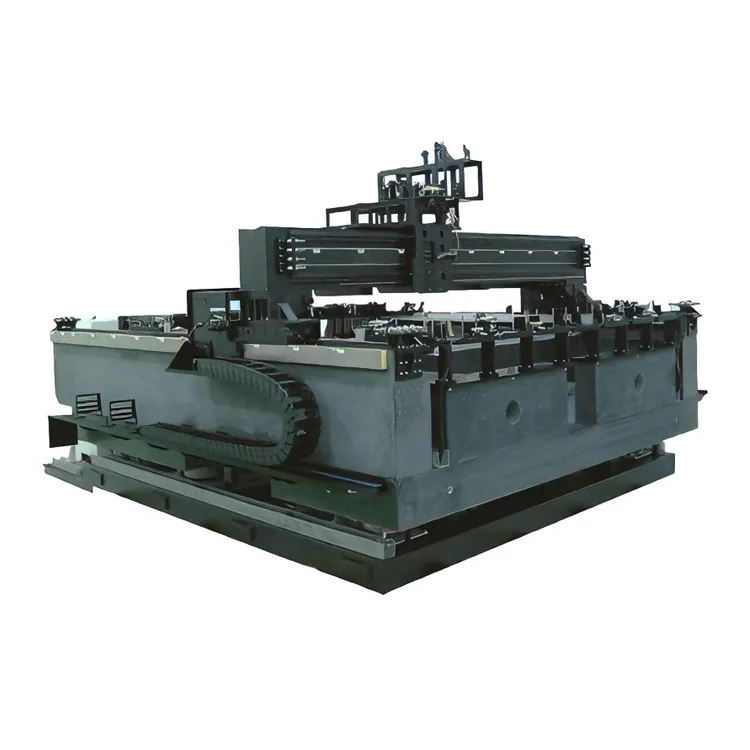

Detección y reparación de LCD de 10,5G

Basado en los más de 15 años de experiencia de Deaote en la fabricación de moldes de precisión y componentes de movimiento a gran escala, el diseño de doble accionamiento elimina la deformación del par de un solo eje y garantiza un movimiento uniforme en toda la superficie de detección y reparación de LCD de 10,5G (3,37 m × 2,94 m). La plataforma cuenta con una base de granito térmicamente estabilizada y un sistema antivibración activo, que mantiene la precisión de posicionamiento (repetibilidad de ±2 μm) incluso durante el funcionamiento continuo las 24 horas del día, los 7 días de la semana en entornos de sala blanca LCD (Clase 1000). Compatible con sistemas de inspección óptica automatizada (AOI), herramientas de reparación láser y robots de reparación guiados por visión, permite una integración perfecta en líneas de producción de LCD 10,5G para mejorar el rendimiento de los paneles y reducir las tasas de desechos.

Optimizada para flujos de trabajo de inspección y reparación, la detección y reparación de LCD de 10,5G admite rangos de recorrido personalizables (eje X: hasta 4000 mm, eje Y: hasta 3500 mm) y un alto rendimiento dinámico (velocidad máxima: 1,2 m/s, aceleración: 0,8 G) para cumplir con los requisitos de rendimiento de la fabricación masiva de LCD. Su diseño modular permite soluciones personalizadas, incluidos módulos de elevación del eje Z para el posicionamiento de herramientas de reparación y rotación del eje Theta (precisión de ±0,005°) para la alineación del panel, lo que lo convierte en el núcleo de movimiento ideal para los fabricantes de paneles LCD de 10,5G que buscan mejorar el control de calidad y reducir los costos de producción.

Ventajas principales

1. Arquitectura de doble unidad para estabilidad de gran tamaño 10,5G

Equipada con motores lineales dobles simétricos en los ejes X/Y, la plataforma elimina la desviación del movimiento y la deformación del par, comunes en los sistemas de movimiento de gran tamaño con un solo accionamiento. Esto garantiza una velocidad y un posicionamiento uniformes en toda la pantalla LCD de 10,5G, detección y reparación con control de planitud ≤5μm/m, fundamental para una detección consistente de defectos y reparación de píxeles en sustratos de pantalla de gran tamaño.

2. Precisión a nivel de micras para inspección/reparación de LCD

Los codificadores lineales de alta resolución integrados (resolución de 0,1 μm) y los algoritmos de compensación de posición en tiempo real ofrecen una precisión de posicionamiento repetido de ±2 μm y una precisión absoluta de ±5 μm para los ejes X/Y. Esto permite apuntar con precisión a defectos de subpíxeles (tamaño ≤5μm) en la detección y reparación de LCD de 10,5G, lo que reduce las tasas de detección falsa y garantiza una reparación confiable de píxeles (píxeles muertos, puntos brillantes, corrección de defectos de línea) sin dañar los píxeles adyacentes.

3. Rendimiento de servicio pesado y alta velocidad

Diseñada para manejar cargas pesadas (≤500 kg), incluidas herramientas de reparación y detección de LCD de 10,5 G, la plataforma alcanza una velocidad de movimiento máxima de 1,2 m/s y una aceleración de 0,8 G, lo que equilibra un alto rendimiento (hasta 60 paneles por hora) con la estabilidad necesaria para trabajos de reparación de precisión. El diseño de la guía con cojinete de aire elimina la fricción mecánica, lo que garantiza un movimiento suave y prolonga la vida útil (MTBF ≥25 000 horas).

4. Diseño térmicamente estable y antivibración

Construida con una base de granito natural (coeficiente de expansión térmica ≤0,5×10⁻⁶/℃) y un sistema de aislamiento de vibraciones activo, la plataforma minimiza la deriva posicional causada por las fluctuaciones de temperatura (≤0,3μm/℃) y las vibraciones externas de la fábrica. Esta estabilidad garantiza una calidad constante de inspección/reparación en tiradas de producción extendidas, un requisito crítico para la fabricación de LCD de 10,5G de alto rendimiento.

5. Integración perfecta con los sistemas de producción LCD

Compatible con protocolos de comunicación estándar de la industria (EtherCAT, PROFINET, Modbus TCP) y sistemas MES de fábrica LCD, la plataforma se integra perfectamente con equipos AOI, herramientas de reparación láser y sistemas automatizados de manipulación de materiales (AMHS). Suzhou Deoute proporciona una personalización completa de las interfaces de control y los perfiles de movimiento para que coincidan con los flujos de trabajo de la línea de producción de LCD 10,5G existente, lo que reduce el tiempo de integración y el tiempo de inactividad.

6. Diseño de sala limpia y de fácil mantenimiento

Diseñada para el funcionamiento en salas blancas LCD Clase 1000, la plataforma cuenta con gabinetes de motor lineal sellados y circulación de aire con filtro HEPA para evitar la generación de partículas (emisión de partículas ≤0,1 μm). Los componentes con cojinetes de aire sin lubricación y la estructura modular reducen los requisitos de mantenimiento, con piezas de cambio rápido disponibles para servicio in situ, lo que minimiza el tiempo de inactividad de la producción para las líneas de fabricación de LCD 24 horas al día, 7 días a la semana.

Especificaciones técnicas

Escenarios de aplicación

Diseñada para la fabricación de detección y reparación de LCD de 10,5G, nuestra plataforma de movimiento de doble accionamiento se utiliza ampliamente en los siguientes procesos de alta precisión:

● Inspección óptica LCD 10,5G: Inspección óptica automatizada (AOI) de defectos de píxeles, alineación del polarizador y planicidad del sustrato de vidrio para paneles de TV de gran tamaño

● Reparación de píxeles de LCD: reparación láser de píxeles muertos, puntos brillantes y defectos de línea en paneles LCD de 10,5G (compatible con corrección de unión COG/FOG)

● Recorte de bordes de paneles: recorte de precisión del exceso de material de vidrio/sustrato para paneles LCD de 10,5G para cumplir con las especificaciones de tamaño finales.

● Alineación del módulo de retroiluminación: posicionamiento de alta precisión de unidades de retroiluminación (BLU) y conjuntos de LED para ensamblaje de paneles LCD de gran tamaño.

● Verificación del control de calidad: inspección y validación posteriores a la reparación de paneles LCD de 10,5 G para garantizar el cumplimiento de los estándares de calidad de la industria.
