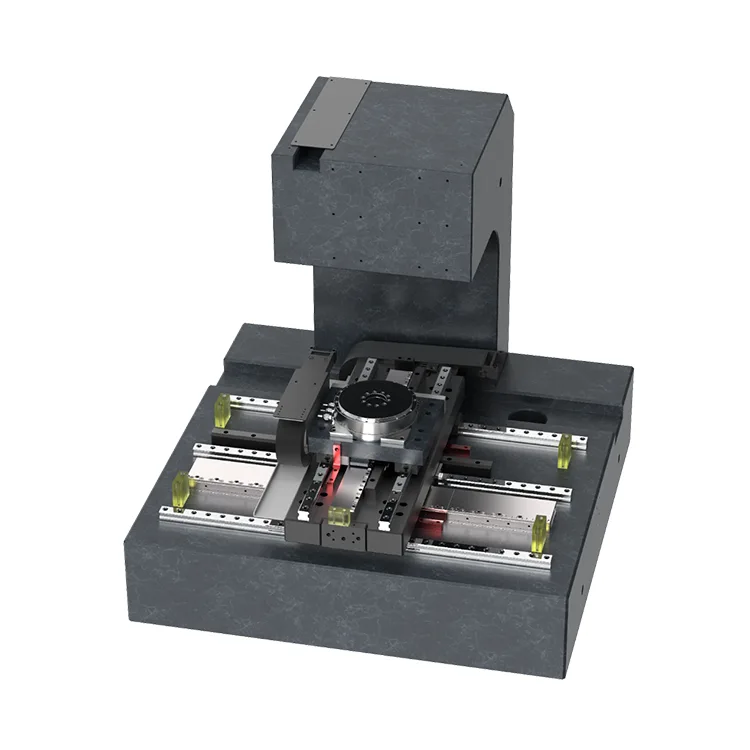

Pruebas de obleas

Basada en los más de 15 años de experiencia de Deaote en la fabricación de moldes de precisión y componentes de movimiento, la prueba de oblea presenta una base de granito rígida, una estructura térmicamente estabilizada y un diseño antivibración para garantizar un rendimiento constante en entornos de sala limpia (Clase 100/1000). Admite una integración perfecta con sondas de obleas, microscopios ópticos, sistemas ATE (equipos de prueba automáticos) y herramientas de adquisición de datos, lo que lo hace ideal para pruebas de investigación y desarrollo y producción en gran volumen de chips lógicos, dispositivos de memoria, semiconductores de potencia y semiconductores compuestos (GaAs, SiC, GaN).

El diseño modular de la prueba de obleas permite una personalización completa de los rangos de recorrido, los parámetros de velocidad/aceleración y las interfaces de control (GPIB, USB, Ethernet) para adaptarse a flujos de trabajo de prueba de obleas específicos. Nuestra solución permite a los fabricantes de semiconductores lograr una mayor precisión en las pruebas, reducir las tasas de fallas falsas y mejorar el rendimiento, algo fundamental para satisfacer las demandas de miniaturización y rendimiento de los dispositivos semiconductores de próxima generación.

Ventajas principales

1. Precisión de alineación submicrónica de 4 ejes

Equipada con codificadores lineales de alta resolución (resolución de 0,05 μm) y motores de torsión de accionamiento directo para el eje Theta, la plataforma logra una precisión de posicionamiento repetido de ±0,5 μm (X/Y), una precisión absoluta de ±1 μm (X/Y), una precisión de posicionamiento del eje Z de ±2 μm y una precisión angular de 0,001° en el eje Theta. Esto garantiza una alineación precisa entre las matrices de oblea y las sondas de prueba/óptica de inspección, eliminando errores inducidos por desalineación en la caracterización eléctrica y la inspección óptica.

2. Control de movimiento estable y de alta velocidad

Los algoritmos de control de movimiento optimizados y las guías con cojinetes de aire permiten un movimiento de alta velocidad (velocidad máxima X/Y: 150 mm/s, velocidad máxima del eje Z: 50 mm/s) con un tiempo de estabilización ultrabajo (≤30 ms para X/Y, ≤50 ms para Z). El mecanismo de accionamiento sin contacto elimina el desgaste mecánico y el juego, lo que garantiza una estabilidad de movimiento constante durante millones de ciclos, algo esencial para pruebas de obleas de alto rendimiento (hasta 2500 troqueles por hora).

3. Diseño térmicamente estable y antivibración

Construida con una base de granito natural (coeficiente de expansión térmica ≤0,5×10⁻⁶/℃) y un sistema de aislamiento antivibraciones activo, la plataforma minimiza la deriva posicional causada por las fluctuaciones de temperatura (≤0,1μm/℃) y vibraciones externas. El eje Z cuenta con un husillo de bolas de precisión con compensación de precarga para mantener la estabilidad durante el posicionamiento vertical, fundamental para el control de la fuerza de contacto de la sonda (0,1 ga 100 g) en pruebas de obleas.

4. Amplia compatibilidad y flexibilidad de obleas

La prueba de obleas admite tamaños de obleas de 4 a 12 pulgadas con mandriles de vacío ajustables y mecanismos de autocentrado, sin necesidad de reemplazar accesorios personalizados. Admite espesores de oblea de 50 μm a 800 μm y es compatible con obleas desnudas, obleas estampadas y paquetes a nivel de oblea (WLP), adaptándose a diversas necesidades de pruebas de semiconductores (pruebas paramétricas de CC, pruebas de RF, inspección óptica).

5. Compatible con salas blancas y de bajo mantenimiento

Diseñada para funcionamiento en sala limpia Clase 100, la prueba de obleas cuenta con una carcasa sellada con filtración HEPA para evitar la contaminación por partículas de las obleas y el equipo de prueba. El grado de protección IP54 y los componentes con cojinetes de aire sin lubricación reducen los requisitos de mantenimiento, extendiendo el MTBF (tiempo medio entre fallas) a ≥35 000 horas en condiciones de funcionamiento estándar.

6. Fácil integración y personalización

Compatible con software de control y protocolos de comunicación estándar de la industria (GPIB, RS232, Ethernet/IP), la plataforma se integra perfectamente con los sistemas de prueba de obleas existentes. Suzhou Deoute ofrece una personalización completa de los rangos de recorrido (X/Y: 100×100 mm a 300×300 mm; Z: 50 mm a 150 mm), rango de rotación del eje Theta (±5° a ±10°) y control de temperatura del mandril (-40 ℃ a 200 ℃) para satisfacer los requisitos únicos del cliente.

Especificaciones técnicas

Escenarios de aplicación

Diseñada para pruebas e inspección de obleas de 4 ejes, nuestra plataforma XYZT se utiliza ampliamente en las siguientes aplicaciones de semiconductores:

● Wafer Sondeo: Caracterización eléctrica (DC/AC/RF) de chips lógicos, dispositivos de memoria DRAM/NAND y semiconductores de potencia (MOSFET, IGBT)

● Inspección óptica: detección de defectos a nivel de oblea, alineación de patrones y metrología para la fabricación avanzada de semiconductores.

● Pruebas de confiabilidad: ciclos de temperatura alta/baja, pruebas de precalentamiento y caracterización de la vida útil de semiconductores compuestos (GaAs, SiC, GaN)

● Empaquetado a nivel de oblea (WLP): Alineación y unión de paquetes a nivel de oblea para aplicaciones automotrices y de electrónica de consumo

● Pruebas de I+D: creación de prototipos y validación de nuevos diseños de semiconductores en entornos de laboratorio (personalizables para pruebas de lotes pequeños)
