Perforación de PCB

Diseñada específicamente para las demandas únicas del punzonado de PCB con láser de CO₂, la plataforma combina la capacidad de posicionamiento a nivel de micras con la estabilidad del movimiento a alta velocidad, lo que permite un control preciso del posicionamiento del rayo láser y la profundidad de perforación. Es compatible con varios tipos de PCB (rígidos, flexibles, rígidos-flexibles) y espesores, lo que admite perforaciones de gran volumen y alta precisión para electrónica de consumo, electrónica automotriz, control industrial y producción de PCB aeroespaciales. Nuestra solución ayuda a los fabricantes de PCB a mejorar el rendimiento de la perforación, reducir el tiempo del ciclo y cumplir con los requisitos de miniaturización de los componentes electrónicos modernos.

Construida con décadas de experiencia en moldes de precisión y componentes de movimiento de Suzhou Deaote, la plataforma presenta una estructura térmicamente estable y de baja vibración que minimiza la desviación de perforación causada por vibraciones mecánicas o cambios de temperatura. Su diseño modular permite una fácil integración con los equipos de perforación láser de CO₂ existentes, lo que proporciona una ruta de actualización rentable para las líneas de producción de punzonado de PCB que buscan mayor precisión y productividad.

Ventajas principales

1. Precisión de perforación a nivel de micras

Equipada con retroalimentación de bucle cerrado de codificador lineal de alta resolución (resolución de 0,1 μm) y accionamiento directo de motor lineal de eje XY, la plataforma logra una precisión de posicionamiento repetido de ±1 μm y una precisión de posicionamiento absoluta de ±2 μm. Esto garantiza una colocación uniforme de los orificios (desviación de la posición de los orificios ≤±3 μm) y un control preciso del diámetro del orificio (diámetro mínimo del orificio perforable: 50 μm), eliminando rebabas, paredes irregulares del orificio y desplazamiento de posición, algo fundamental para la perforación de PCB de alta densidad.

2. Procesamiento de alta velocidad y alta eficiencia

Los algoritmos de control de movimiento optimizados y el sistema de riel guía de alta rigidez permiten una velocidad de movimiento máxima de 2 m/s y una aceleración de 1,2 G, lo que admite ciclos de perforación de alta frecuencia (hasta 100 orificios/segundo para microvías). La rápida respuesta de la plataforma y el corto tiempo de asentamiento reducen el tiempo de movimiento no productivo, lo que aumenta significativamente el rendimiento de perforación de PCB y al mismo tiempo mantiene una calidad de orificio constante en corridas de producción de gran volumen.

3. Estructura térmicamente estable y de baja vibración

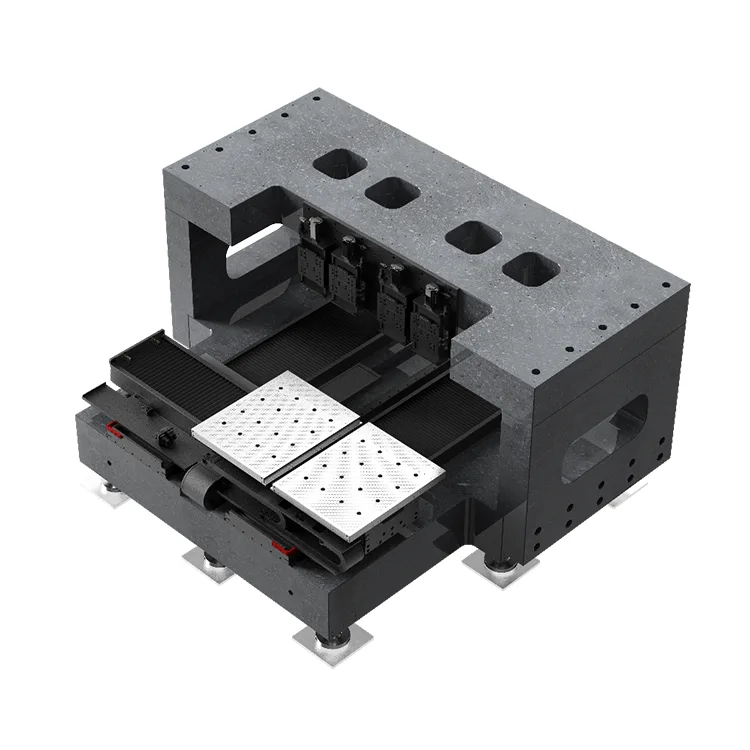

Construida con una base de granito (coeficiente de expansión térmica ultrabajo) y un diseño de amortiguación antivibración, la plataforma minimiza la deriva posicional causada por los cambios de temperatura (≤0,5μm/℃) y la vibración mecánica. Esta estabilidad garantiza una profundidad y un diámetro uniformes del orificio en todo el panel de PCB, incluso durante un funcionamiento continuo prolongado, algo esencial para mantener una calidad constante en la producción de punzonado de PCB en masa.

4. Compatibilidad y personalización del tipo de PCB

La plataforma admite la perforación de todos los tipos de PCB comunes, incluidos PCB rígidos FR-4, PI flexibles, rígidos-flexibles y de núcleo metálico, con un área de trabajo ajustable (300×300 mm a 1200×800 mm) para adaptarse a diferentes tamaños de paneles de PCB. Suzhou Deoute ofrece soluciones personalizadas para requisitos de perforación específicos, incluido el recorrido del eje Z ajustable para el control de la profundidad del orificio ciego, sistemas de sujeción por vacío personalizados y una integración perfecta con el software de control láser.

5. Bajo mantenimiento y larga vida útil

El motor lineal sin contacto elimina el desgaste mecánico y el juego, lo que reduce la frecuencia de mantenimiento y prolonga la vida útil (MTBF ≥20.000 horas). La protección con clasificación IP65 protege contra la contaminación del polvo y el refrigerante en entornos de fabricación de punzonado de PCB, mientras que el monitoreo de temperatura integrado y la compensación automática garantizan confiabilidad operativa a largo plazo con un tiempo de inactividad mínimo.

Especificaciones técnicas

Escenarios de aplicación

Diseñada exclusivamente para la perforación con láser de CO₂ en la fabricación de punzonado de PCB, nuestra plataforma se utiliza ampliamente en las siguientes aplicaciones de perforación de alta precisión:

● PCB rígidos: perforación con orificios pasantes y ciegos para electrónica de consumo (teléfonos inteligentes, computadoras portátiles), PCB para automóviles y tableros de control industriales.

● PCB flexibles y rígido-flexibles: perforación por microvía para dispositivos portátiles, electrónica médica y circuitos flexibles aeroespaciales

● PCB de interconexión de alta densidad (HDI): microperforación ultrafina (50-200 μm de diámetro) para dispositivos electrónicos de alto rendimiento

● PCB con núcleo metálico: térmico mediante perforación para iluminación LED, electrónica de potencia y módulos de potencia para automóviles

Acerca de Deaote

Suzhou Deaote Precision Mould Co., Ltd. es una empresa líder de alta tecnología que se especializa en I+D, fabricación y venta de moldes de precisión, componentes de movimiento de alta precisión y plataformas de movimiento personalizadas. Con más de 15 años de experiencia en fabricación de precisión, prestamos servicios a clientes globales en los sectores de electrónica, semiconductores y automatización industrial.

Nuestra plataforma de movimiento de perforación por láser de CO₂ aprovecha nuestra tecnología central de moldes de precisión y nuestra experiencia en control de movimiento para abordar los desafíos únicos de la fabricación de punzonado de PCB. Brindamos soluciones de extremo a extremo, desde el diseño de plataforma personalizado hasta la integración en el sitio y soporte posventa, garantizando que nuestros productos cumplan con los más altos estándares de precisión, confiabilidad y eficiencia.

Comprometida con "La precisión impulsa el progreso, la innovación crea valor", Suzhou Deaote se adhiere a estrictos sistemas de gestión de calidad (certificación ISO 9001:2015) y a una inversión continua en I+D, ofreciendo soluciones de movimiento que ayudan a nuestros clientes a mantenerse competitivos en la industria de fabricación de productos electrónicos en rápida evolución.
