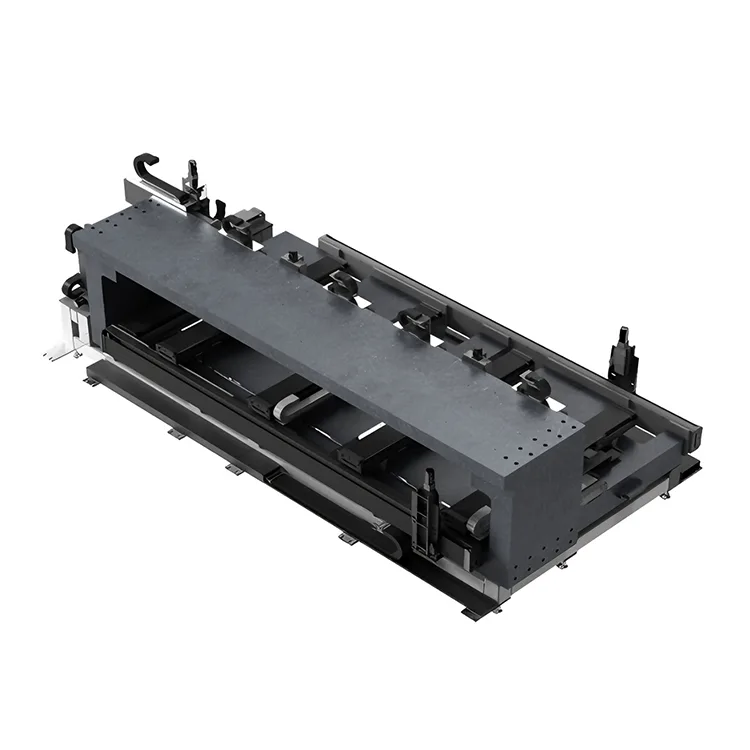

Plataforma de movimiento de precisión multieje
Suzhou Deaote Precision Mold Co., Ltd., ubicada en el distrito de Wuzhong de la ciudad de Suzhou, provincia de Jiangsu, es un fabricante líder de plataformas de movimiento de precisión multieje de alta precisión diseñadas para automatización industrial, fabricación de semiconductores, producción de dispositivos médicos y aplicaciones de medición de precisión. Con más de 18 años de experiencia en mecanizado de precisión e integración de sistemas de control de movimiento, nos especializamos en plataformas de movimiento de 2 ejes (XY), 3 ejes (XYZ), 4 ejes (XYZR), 5 ejes y 6 ejes diseñadas a medida que brindan precisión de posicionamiento submicrónica y un rendimiento dinámico excepcional.
Nuestra plataforma de movimiento de precisión multieje integra bases de granito o aleación de aluminio de alta rigidez, guías lineales de precisión, servomotores de alto rendimiento y codificadores ópticos absolutos para lograr una precisión de posicionamiento de ±0,5 µm y una repetibilidad de ±0,1 µm. Diseñadas para un funcionamiento continuo las 24 horas del día, los 7 días de la semana en entornos industriales, nuestras plataformas de movimiento cuentan con un diseño modular, una fácil integración y algoritmos avanzados de control de movimiento para garantizar un posicionamiento preciso y confiable para las aplicaciones de automatización más exigentes.
● Etapas de movimiento personalizadas de 2 a 6 ejes diseñadas según los requisitos exactos de su aplicación y las especificaciones CAD.
● Precisión de posicionamiento submicrónica (±0,5 µm) con repetibilidad a nivel nanométrico (±0,1 µm) para aplicaciones de precisión críticas
● Diseño modular con componentes intercambiables para una fácil personalización y mantenimiento.
● Algoritmos avanzados de control de movimiento con tecnología antivibración para un posicionamiento ultraestable
● Fabricación certificada ISO 9001:2015 con total control de calidad y trazabilidad.
Características clave y ventajas principales
Diseño mecánico de alta rigidez
Nuestra plataforma de movimiento de precisión multieje cuenta con bases de granito o aleación de aluminio de alta resistencia (6061-T6) para una rigidez estructural excepcional y una deformación térmica mínima. El diseño modular permite una fácil configuración de sistemas de 2 a 6 ejes, mientras que los componentes mecanizados con precisión garantizan el paralelismo y la perpendicularidad en 5 segundos de arco para una precisión de movimiento óptima.
Sistema avanzado de control de movimiento
Integradas con servomotores de alto rendimiento, husillos de bolas de precisión o motores lineales y codificadores ópticos absolutos (resolución de 1 nm), nuestras etapas multieje ofrecen un movimiento suave y preciso con precisión submicrónica. El software patentado de control de movimiento incluye optimización de trayectoria, supresión de vibraciones y algoritmos de compensación de errores en tiempo real.
Fiabilidad de grado industrial
Cada plataforma de movimiento de precisión multieje está diseñada para funcionar las 24 horas del día, los 7 días de la semana en entornos industriales con clasificación de protección IP65, guías lineales selladas y componentes resistentes a altas temperaturas. El diseño robusto garantiza MTBF (tiempo medio entre fallas) de más de 20 000 horas, con requisitos mínimos de mantenimiento.
Especificaciones técnicas
|
Modelo de etapa de movimiento |
Configuración del eje |
Especificaciones de rendimiento |
|
DT-M200 (2 ejes XY) |
X/Y lineal |
Precisión de ±0,5 µm, repetibilidad de ±0,1 µm, velocidad de 1000 mm/s, aceleración de 10 m/s² |
|
DT-M300 (3 ejes XYZ) |
X/Y/Z lineal |
Precisión de ±0,8 µm, repetibilidad de ±0,2 µm, velocidad de 800 mm/s, aceleración de 8 m/s² |
|
DT-M400 (XYZR de 4 ejes) |
X/Y/Z Lineal + R Rotacional |
Precisión de ±1,0 µm, repetibilidad de ±0,3 µm, velocidad de 600 mm/s, aceleración de 6 m/s² |
|
DT-M600 (6 ejes) |
X/Y/Z Lineal + Rx/Ry/Rz Rotacional |
Precisión de ±1,5 µm, repetibilidad de ±0,5 µm, velocidad de 400 mm/s, aceleración de 4 m/s² |
|
DT-M-Personalizado (Personalizado) |
Configuración de eje personalizada |
Precisión/repetibilidad adaptadas, velocidad/aceleración personalizadas, opciones de montaje especializadas |
Especificaciones mecánicas
● Material base: Aleación de aluminio 6061-T6 / Granito negro (00级)
● Sistema de guía: Guías de rodillos lineales de precisión/cojinetes de aire
● Sistema de accionamiento: Servomotores con husillos de bolas / motores lineales
● Comentarios: Codificadores ópticos absolutos (resolución de 1 nm)
● Clasificación de protección: estándar IP65 (IP67 opcional)
Especificaciones ambientales y operativas
● Temperatura de funcionamiento: 0-40°C (compensación de temperatura opcional)
● Humedad: 10-90% RH (sin condensación)
● Aislamiento de vibraciones: opciones de control de vibraciones pasivas/activas
● Fuente de alimentación: 200-240 VCA, 50/60 Hz, monofásica/trifásica
● Interfaz de control: EtherCAT / Modbus / TCP/IP / Analógica
Aplicaciones de escenarios de movimiento multieje
Automatización Industrial
Automatización Industrial y Robótica
● Sistemas pick-and-place de precisión para ensamblaje de componentes electrónicos
● Sistemas automatizados de prueba e inspección para componentes automotrices.
● Sistemas de posicionamiento de máquinas herramienta CNC con sincronización multieje
● Posicionamiento del efector final del brazo robótico con control de precisión de 6 ejes
Fabricación de semiconductores
Semiconductores y electrónica
● Sistemas de manipulación y posicionamiento de obleas para la fabricación de semiconductores.
● Inspección y prueba de PCB con posicionamiento de precisión multieje
● Empaquetado y unión de chips LED con precisión submicrónica
● Sistemas de alineación y empalme de fibra óptica.
Médico y Científico
Dispositivos médicos e investigación científica
● Fabricación y montaje de dispositivos médicos con posicionamiento de alta precisión.
● Sistemas de imágenes biomédicas con posicionamiento de muestras multieje
● Equipo de cirugía láser con control de movimiento de 6 ejes.
● Equipos de investigación científica para pruebas y caracterización de materiales.
