Prueba de obleas de 6 u 8 pulgadas

La prueba de obleas de 6 u 8 pulgadas de Deaote está diseñada para cumplir con los estrictos requisitos de las pruebas a nivel de oblea, incluida la precisión de posicionamiento submicrónico, el control de la fuerza de contacto estable y la compatibilidad con diversos tipos de obleas. Esta estación de sonda integra sistemas avanzados de control de movimiento, tecnología de mandril de vacío y diseño antivibración para ofrecer un rendimiento confiable y repetible para la caracterización eléctrica, pruebas paramétricas y pruebas de confiabilidad de obleas semiconductoras.

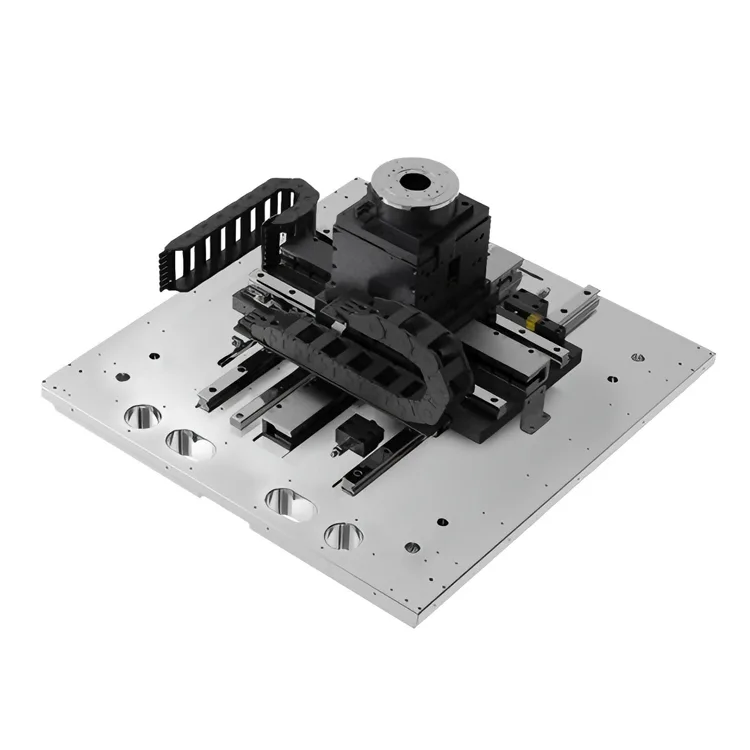

Construida con décadas de experiencia de Deaote en la fabricación de moldes de precisión y componentes de movimiento, la estación de sonda de prueba de obleas de 6 u 8 pulgadas cuenta con una base de granito rígida y térmicamente estable y una etapa XY ultraprecisa, lo que garantiza una alineación a nivel de micras entre las tarjetas de sonda y las matrices de obleas. Es compatible con una amplia gama de tarjetas de sonda (verticales, cantilever, MEMS) y equipos de prueba (sistemas ATE, analizadores paramétricos), lo que lo hace adecuado tanto para I+D como para pruebas de producción de alto volumen de chips lógicos, chips de memoria, semiconductores de potencia y dispositivos optoelectrónicos.

El diseño modular de la estación de sonda de prueba de obleas de 6 u 8 pulgadas permite una fácil personalización para cumplir con requisitos de prueba específicos, incluidas opciones de mandril con temperatura controlada (-40 ℃ a 150 ℃) para pruebas de temperatura alta/baja, manejo automatizado de obleas para producción de alto rendimiento e integración perfecta con sistemas de adquisición de datos. Nuestra solución ayuda a los fabricantes de semiconductores y a los laboratorios de pruebas a mejorar la precisión de las pruebas, reducir las tasas de fallas falsas y mejorar la eficiencia general de las pruebas.

Ventajas principales

1. Precisión de posicionamiento submicrónica

Equipada con retroalimentación de bucle cerrado de codificador lineal de alta resolución (resolución de 0,05 μm) y etapa XY con cojinete de aire, la estación de sonda logra una precisión de posicionamiento repetido de ±0,5 μm y una precisión de posicionamiento absoluta de ±1 μm para la alineación de las obleas. Esto garantiza un contacto preciso entre las agujas de la sonda y las almohadillas de oblea (precisión de contacto ≤1μm), eliminando errores de prueba inducidos por desalineación y garantizando resultados de caracterización eléctrica confiables.

2. Control de fuerza de contacto estable

El accionamiento cerámico piezoeléctrico integrado y el sistema de detección de fuerza permiten un control preciso de la fuerza de contacto de la sonda (de 0,1 ga 50 g por aguja), con una distribución uniforme de la fuerza en toda la tarjeta de la sonda. Esto evita daños en la almohadilla de la oblea (rayaduras, delaminación) y garantiza una resistencia de contacto eléctrico constante, fundamental para aplicaciones de prueba de obleas de baja potencia y alta frecuencia.

3. Diseño térmicamente estable y antivibración

Construida con una base de granito natural (coeficiente de expansión térmica ultrabajo ≤0,5×10⁻⁶/℃) y un sistema antivibración activo, la estación de sonda minimiza la deriva posicional causada por fluctuaciones de temperatura y vibraciones externas. El mandril con temperatura estabilizada (estabilidad de temperatura ±0,1 ℃) garantiza además condiciones de prueba consistentes, esenciales para pruebas paramétricas de semiconductores de alta precisión.

4. Compatibilidad y flexibilidad de oblea de 6/8 de pulgada

La estación de sonda de prueba de obleas de 6 u 8 pulgadas admite una conmutación perfecta entre tamaños de obleas de 6 y 8 pulgadas con mandril de vacío ajustable y guías de alineación de obleas, sin necesidad de reemplazar accesorios personalizados. Es compatible con varios tipos de obleas (silicio, GaAs, SiC, GaN) y espesores (100μm a 775μm), adaptándose a diversas necesidades de prueba de semiconductores (lógica, memoria, dispositivos de potencia, optoelectrónica).

5. Alto rendimiento y fácil operación

Los algoritmos de control de movimiento optimizados permiten un movimiento rápido de la platina de oblea (velocidad máxima de 100 mm/s) y un posicionamiento rápido entre matrices (tiempo de asentamiento ≤50 ms), lo que admite pruebas de alto rendimiento (hasta 2000 matrices por hora). La intuitiva pantalla táctil HMI y el software compatible (interfaces GPIB, USB, Ethernet) permiten una fácil integración con sistemas ATE y flujos de trabajo de prueba automatizados, lo que reduce el tiempo de capacitación del operador y el error humano.

6. Bajo mantenimiento y larga vida útil

La etapa con cojinete de aire y los mecanismos de accionamiento sin contacto eliminan el desgaste mecánico, lo que reduce la frecuencia del mantenimiento y extiende la vida útil (MTBF ≥30,000 horas). El diseño cerrado con sistema de filtración HEPA evita la contaminación por polvo de las obleas y las tarjetas de sonda, mientras que el grado de protección IP54 garantiza un funcionamiento confiable en entornos de sala limpia (Clase 1000/100).

Especificaciones técnicas

Escenarios de aplicación

Diseñada exclusivamente para pruebas de obleas de 6/8 de pulgada, nuestra estación de sonda se usa ampliamente en las siguientes aplicaciones de prueba de semiconductores:

● Pruebas paramétricas: caracterización CC/CA de chips lógicos, chips de memoria (DRAM, NAND) y semiconductores de potencia (MOSFET, IGBT).

● Pruebas de confiabilidad: ciclos de temperatura alta/baja, pruebas de quemado y pruebas de vida útil de dispositivos semiconductores.

● Pruebas de dispositivos optoelectrónicos: pruebas de diodo láser (LD), fotodiodo (PD) y LED a nivel de oblea

● Pruebas de semiconductores compuestos: pruebas de obleas de GaAs, SiC y GaN para dispositivos de potencia y RF

● I+D y producción en lotes pequeños: creación de prototipos y pruebas de validación de nuevos diseños de semiconductores.
