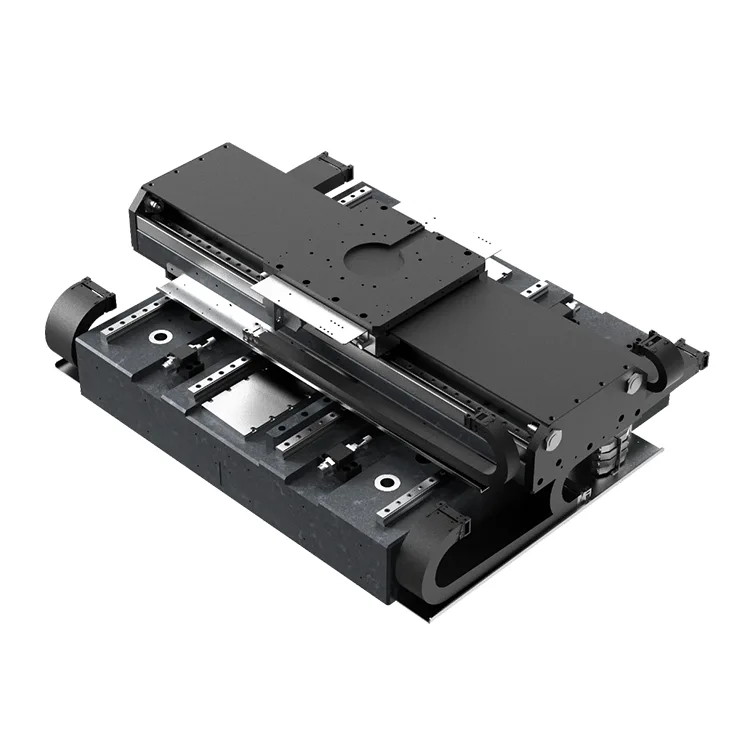

Ranurado de obleas

Basado en los más de 15 años de experiencia de Deaote en la fabricación de moldes de precisión y componentes móviles, el diseño de la máquina ranuradora de obleas optimiza la rigidez estructural al tiempo que minimiza el espacio ocupado por la plataforma, lo que la hace ideal para la integración en equipos compactos de procesamiento de obleas. La plataforma cuenta con una base de granito para estabilidad térmica y rendimiento antivibración, lo que garantiza una profundidad de ranurado constante (tolerancia de ±5 μm) y una precisión del ancho de ranura (±3 μm) incluso durante el funcionamiento continuo a alta velocidad en entornos de sala limpia (Clase 100/1000).

Compatible con herramientas de corte de diamante, cabezales de ranurado por láser y sistemas de grabado por plasma, la máquina ranuradora de obleas admite diversos requisitos de ranurado de obleas, incluido el ranurado de calles en cubitos, ranuras para recorte de bordes y ranuras con formas personalizadas para empaques de semiconductores de potencia. Su diseño modular permite la personalización de rangos de recorrido (X/Y: 100×100 mm a 400×400 mm) y parámetros de movimiento, lo que permite a los fabricantes de semiconductores lograr un mayor rendimiento de ranurado, reducir el desgaste de las herramientas y cumplir con las estrictas demandas de tolerancia del procesamiento avanzado de obleas.

Ventajas principales

1. Precisión ultraalta para ranurado de obleas

Equipada con codificadores lineales de alta resolución (resolución de 0,05 μm) y motores lineales de accionamiento directo, la plataforma logra una precisión de posicionamiento repetido de ±0,5 μm y una precisión de posicionamiento absoluta de ±1 μm (ejes X/Y). Esto garantiza un control preciso de la trayectoria y la profundidad del ranurado, eliminando la desviación de la ranura, la profundidad desigual y el desconchado de los bordes, algo fundamental para mantener la integridad estructural de la oblea y la posterior calidad de separación del troquel.

2. Arquitectura apilada de alta rigidez

Los diseños de la máquina ranuradora de obleas utilizan componentes estructurales integrados de aleación de magnesio y aleación de aluminio con mecanizado de precisión, lo que brinda una rigidez excepcional (rigidez ≥200 N/μm) para resistir la deformación inducida por la fuerza de corte. Esta estabilidad garantiza una calidad de ranurado constante en toda la superficie de la oblea, incluso con altas velocidades de avance (hasta 80 mm/s) y cargas de corte pesadas (≤50 N).

3. Operación térmicamente estable y con baja vibración

Construida con una base de granito natural (coeficiente de expansión térmica ≤0,5×10⁻⁶/℃) y un sistema activo de amortiguación de vibraciones, la máquina ranuradora de obleas minimiza la deriva posicional causada por las fluctuaciones de temperatura (≤0,1μm/℃) y vibraciones externas. El mecanismo de accionamiento directo sin contacto elimina el juego mecánico y el desgaste, lo que garantiza una estabilidad de posicionamiento a largo plazo (MTBF ≥30 000 horas) y reduce el tiempo de inactividad no planificado para las líneas de procesamiento de obleas.

4. Amplia compatibilidad y flexibilidad de obleas

La máquina ranuradora de obleas admite un cambio fluido entre tamaños de obleas de 4/6/8/12 pulgadas con mandriles de vacío ajustables y mecanismos de autocentrado, sin necesidad de reemplazar accesorios personalizados. Admite espesores de oblea de 100 μm a 800 μm y es compatible con obleas de silicio, GaAs, SiC y GaN, adaptándose a las necesidades de ranurado de chips lógicos, dispositivos de memoria y semiconductores compuestos.

5. Control de movimiento eficiente y de alta velocidad

Los algoritmos de control de movimiento optimizados permiten un movimiento de alta velocidad (velocidad máxima X/Y: 80 mm/s) con un tiempo de asentamiento ultrabajo (≤25 ms para X/Y), lo que admite el ranurado de obleas de alto rendimiento (hasta 150 obleas por hora para obleas de 8 pulgadas). El perfil suave de aceleración/desaceleración reduce la fuerza de impacto de la herramienta, lo que extiende la vida útil del cortador de diamante hasta en un 30 % en comparación con las plataformas de movimiento tradicionales impulsadas por correa.

6. Fácil integración y cumplimiento de salas limpias

Diseñada para funcionamiento en salas blancas Clase 100, la plataforma cuenta con gabinetes de motor lineal sellados y circulación de aire con filtro HEPA para evitar la generación de partículas (emisión de partículas ≤0,1 μm). Compatible con protocolos de comunicación estándar de la industria (EtherCAT, PROFINET, Modbus), se integra perfectamente con los sistemas de control de equipos de procesamiento de obleas, lo que reduce el tiempo y los costos de integración para los fabricantes de equipos.

Especificaciones técnicas

Escenarios de aplicación

Diseñada para el control de movimiento X-Y en el ranurado/ranurado de obleas, nuestra máquina ranuradora de obleas se utiliza ampliamente en las siguientes aplicaciones de semiconductores:

● Wafer Dicing Street Grooving: ranurado previo de calles de corte en cubitos para el corte posterior con láser o mecánico de chips lógicos/de memoria.

● Ranuras para recorte de bordes: ranurado de precisión de los bordes de las oblea para eliminar el material defectuoso y mejorar el rendimiento del embalaje.

● Ranurado de semiconductores de potencia: ranuras con formas personalizadas para embalaje de dispositivos de potencia de SiC/GaN (canales de disipación de calor)

● Empaquetado a nivel de oblea (WLP): ranurado para aislamiento de capa de redistribución (RDL) y separación de matrices

● Procesamiento de semiconductores compuestos: ranurado de obleas de GaAs/GaN para la fabricación de dispositivos de RF
