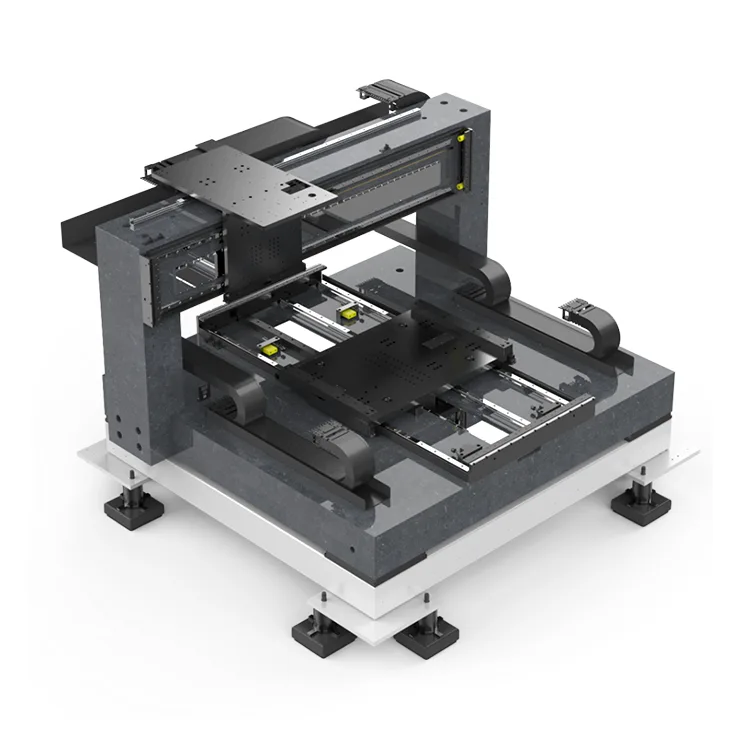

Corte por láser LCD

Al integrar accionamiento lineal de alta precisión, guía de alta rigidez, retroalimentación de circuito cerrado completo y sistemas de posicionamiento de adsorción adaptable, nuestra plataforma admite procesos de corte completo y medio corte para productos LCD de diferentes tamaños. Se utiliza ampliamente en corte por láser de LCD, corte de formas especiales y recorte de marcos, y sirve como componente central para líneas de producción de pantallas LCD automatizadas y de alta precisión. Nuestra solución ayuda a los fabricantes a mejorar las tasas de rendimiento, reducir los costos laborales y lograr una producción en masa a gran escala.

Con un diseño de escala adaptable y tecnología de posicionamiento a nivel de micras, la plataforma elimina los problemas de compatibilidad y las desviaciones de posicionamiento comunes en los sistemas tradicionales. Optimizado para entornos hostiles de corte por láser LCD (desde la estructura del hardware hasta los algoritmos de control), equilibra la estabilidad del movimiento de alta velocidad con la confiabilidad operativa a largo plazo, lo que demuestra la experiencia técnica de Deaote en sistemas de movimiento de precisión.

Ventajas principales

1. Precisión de posicionamiento a nivel de micras

Equipada con accionamiento directo de motor lineal de precisión del eje XY y retroalimentación de bucle cerrado de regla de rejilla de alta resolución (resolución de 0,1 μm), la plataforma ofrece una precisión de posicionamiento repetido de ±1 μm y una precisión de posicionamiento de ±2 μm. Esto elimina las desviaciones inducidas por la separación de transmisión, lo que garantiza que las trayectorias de corte por láser sean totalmente controlables (ancho de corte: 0,07 ~ 0,20 mm) y elimina astillas, rebabas y errores dimensionales, lo que aumenta significativamente el rendimiento del producto para un corte por láser LCD de precisión.

2. Diseño de carga estable y de alta rigidez

Construida con una base de granito natural (coeficiente de expansión térmica ultrabajo y absorción de vibraciones superior), la plataforma minimiza la fluctuación inercial causada por las fluctuaciones de temperatura y el movimiento a alta velocidad. Junto con guías lineales de doble deslizador de alta resistencia, maneja movimientos de alta frecuencia y alta aceleración (aceleración máxima: 1G; velocidad máxima: 1,5 m/s) con un tiempo de estabilización corto, lo que evita el cambio del enfoque del láser y garantiza bordes de corte suaves y consistentes.

3. Compatibilidad adaptable de varios tamaños

El diseño estructural ajustable se adapta a paneles LCD de todos los tamaños, desde pequeñas pantallas de dispositivos portátiles hasta grandes paneles de televisores LCD, sin necesidad de cambios de herramientas especializadas. Compatible con módulos de retroiluminación LCD, películas conductoras y películas CPI, reduce los costos de cambio de producción y mejora la flexibilidad de la línea de producción.

4. Soluciones personalizables

Aprovechando la experiencia en fabricación de moldes de precisión de Deaote, personalizamos la carrera de la plataforma, el modo de accionamiento, los sistemas de adsorción y las interfaces de control para que coincidan con los parámetros específicos de su equipo (carrera, carga, precisión de corte, requisitos del proceso). Al admitir el control coordinado de 4 ejes X-Y-θ, permite un corte de trayectoria compleja y un ajuste de ángulo de segundo nivel para procesos de corte completo/medio corte, satisfaciendo diversas necesidades de producción de LCD.

5. Bajo mantenimiento y eficiencia operativa

La tecnología de transmisión directa sin contacto elimina el desgaste mecánico, lo que reduce las necesidades de lubricación y reemplazo de componentes (ciclos de mantenimiento extendidos). Un sistema de enfriamiento de aire integrado de alta eficiencia evita la desviación de precisión debido al calentamiento del motor, mientras que la protección sellada IP64 protege contra el polvo y los restos de corte, ideal para entornos limpios de producción de LCD y ahorro de costos a largo plazo.

Especificaciones técnicas

Escenarios de aplicación

Diseñada específicamente para el corte por láser de LCD, nuestra plataforma se utiliza ampliamente en el corte de precisión de productos relacionados con LCD, que incluyen:

● Paneles LCD: corte de formas, corte de formas especiales y recorte de marcos para teléfonos móviles, computadoras, televisores y tabletas.

● Módulos de retroiluminación LCD: Corte de precisión de módulos de retroiluminación y placas guía de luz (garantizando una retroiluminación uniforme)

● Componentes de pantalla táctil: corte por láser de películas CPI, películas conductoras, sustratos acrílicos/PC (producción de pantallas flexibles/rígidas)

● Otros componentes de LCD: Procesamiento de corte completo o medio corte de papel electrónico, placas de cubierta SMT y piezas auxiliares de LCD
